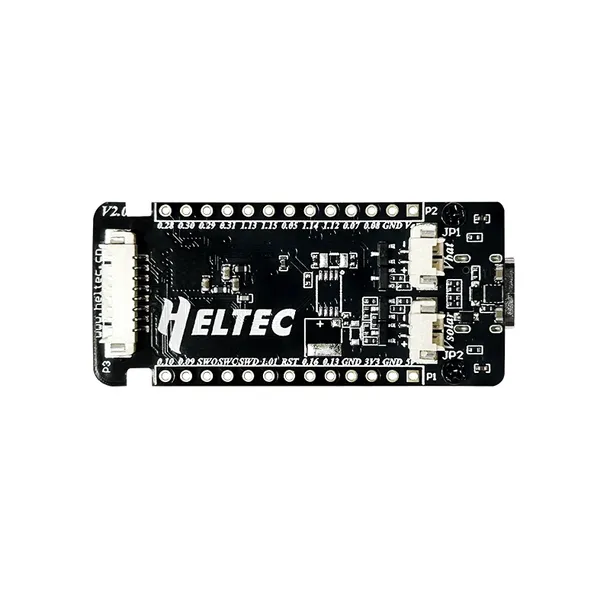

Czym jest Heltec Mesh Node T114

Mesh Node T114 to specjalizowany węzeł LoRa zaprojektowany przez Heltec pod kątem maksymalnej autonomii zasilania. Łączy mikrokontroler Nordic nRF52840 z układem radiowym Semtech SX1262, oferując pobór prądu w trybie deep sleep zaledwie 11 μA — to jeden z najniższych wyników wśród płytek deweloperskich tej klasy na rynku.

W przeciwieństwie do popularnej serii WiFi LoRa 32, T114 nie posiada Wi-Fi — celowo. Konstrukcja stawia na Bluetooth 5 LE oraz LoRa, eliminując energochłonny tor 2,4 GHz Wi-Fi. To czyni T114 wyborem dla projektów pracujących tygodniami na pojedynczym akumulatorze LiPo: trackerów GPS, czujników środowiskowych, węzłów Meshtastic montowanych na drzewach, słupach i w obudowach IP65.

Specyfikacja techniczna

Parametr Wartość

Mikrokontroler Nordic nRF52840 (ARM Cortex-M4, 64 MHz)

Układ LoRa Semtech SX1262

Pamięć 1 MB ROM / 256 KB SRAM

Pasma LoRa 433 MHz, 470–510 MHz, 863–870 MHz, 902–928 MHz (4 warianty SKU)

Moc nadajnika LoRa 21 ±1 dBm

Czułość odbiornika -135 dBm @ SF12, BW 125 kHz

Bluetooth Bluetooth 5 LE, Bluetooth Mesh

Wi-Fi brak

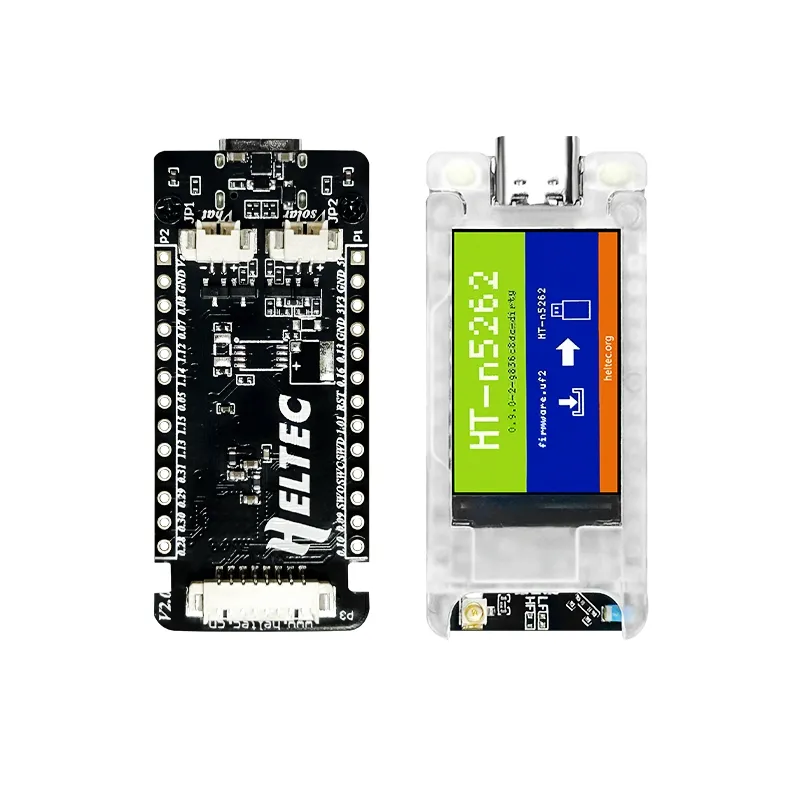

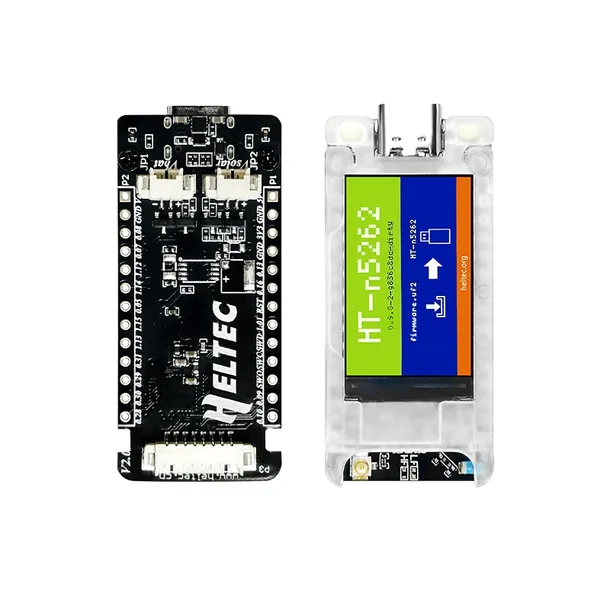

Wyświetlacz (opcjonalny) TFT-LCD 1,14", 135 × 240 px, 262 k kolorów

Zasoby sprzętowe USB 2.0, 4× SPI, 2× TWI (I²C), 2× UART, 4× PWM, QSPI, I²S, PDM, QDEC

Złącza USB-C, JST 1.25×2 (LiPo), JST 1.25×2 (solar 5–6,5 V), JST 1.25×8 (GNSS), IPEX 1.0 (LoRa), goldpiny 2×13 (2,54 mm)

Akumulator LiPo 1S, 3,0–4,2 V (ze wbudowanym kontrolerem ładowania)

Wejście solar 5–6,5 V (rekomendowane panele ~5 V / 1 W)

Temperatura pracy -20 do +70 °C, 90 %RH bez kondensacji

Wymiary płytki 50,80 × 22,86 mm

Maks. wymiar akumulatora w obudowie 42 × 28 × 11 mm

Środowiska Arduino IDE, PlatformIO (framework Heltec nRF52)

Pobór prądu — kluczowy parametr T114

Heltec udostępnia szczegółowy budżet energetyczny dla różnych trybów pracy. Te dane pozwalają dokładnie wyliczyć żywotność akumulatora w konkretnym projekcie.

Tryb pracy Pobór prądu

Deep sleep (LoRaWAN) ~11 μA

Tracker mode sleep (Meshtastic) ~22 μA

GPS OFF, TFT OFF (RX nasłuch) ~9 mA

GPS OFF, TFT ON ~20 mA

GPS ON, TFT ON (pełna aktywność) ~51 mA

Warianty produktu

Każdy wariant T114 składa się z 4 wymiarów konfiguracyjnych. Sprawdź dokładnie, którą wersję zamawiasz.

• Pasmo LoRa — dla Polski / UE wybieraj 863–870 MHz (EU868). Sprzedaż wersji 902–928 MHz (US915) w PL jest niezgodna z regulacjami ETSI.
• Wyświetlacz — wariant „No Display" jest tańszy, ale wymaga dedykowanego firmware Meshtastic „no-screen" (link w dokumentacji producenta, hasło: 123456).

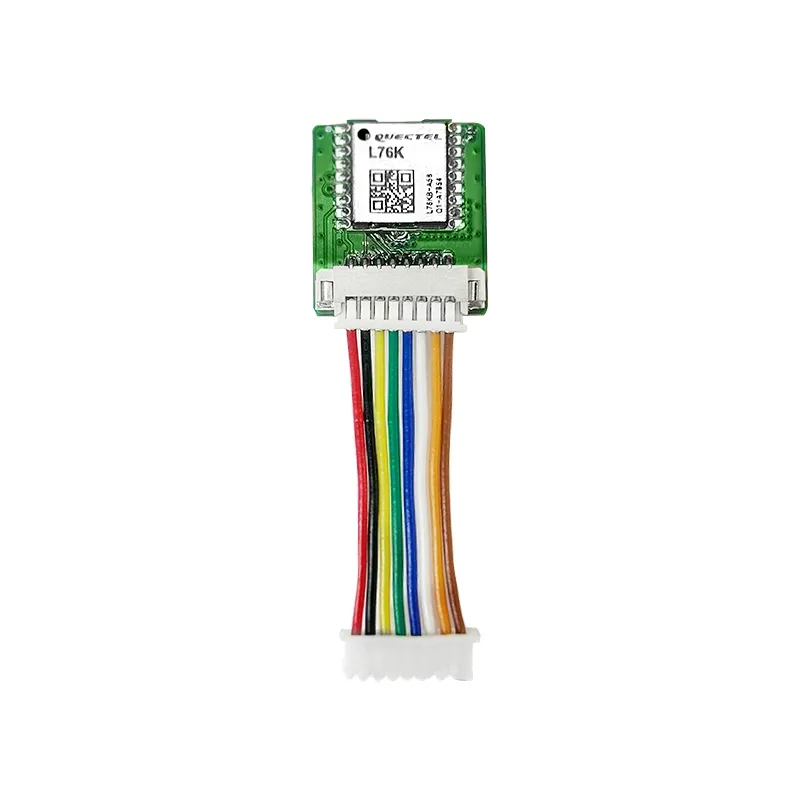

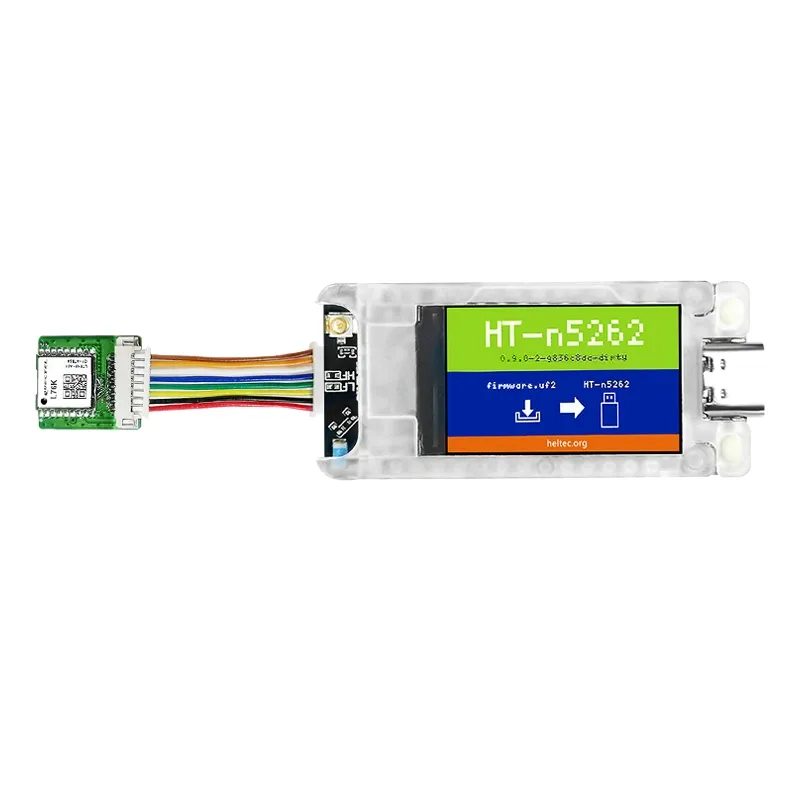

• Moduł GPS — opcjonalny L76K GNSS dołączany w zestawie, podłączany przez JST 1.25×8 z osobnym zarządzaniem zasilaniem.

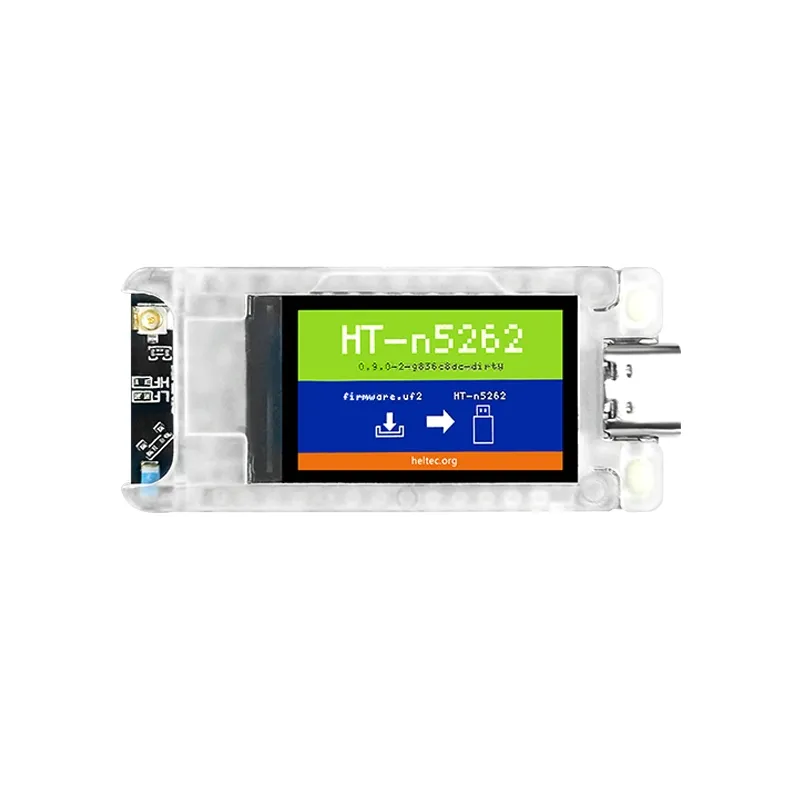

• Obudowa ochronna — przezroczysty plastik z transferem anteny LoRa na SMA, chroni TFT i komponenty.

Zastosowania

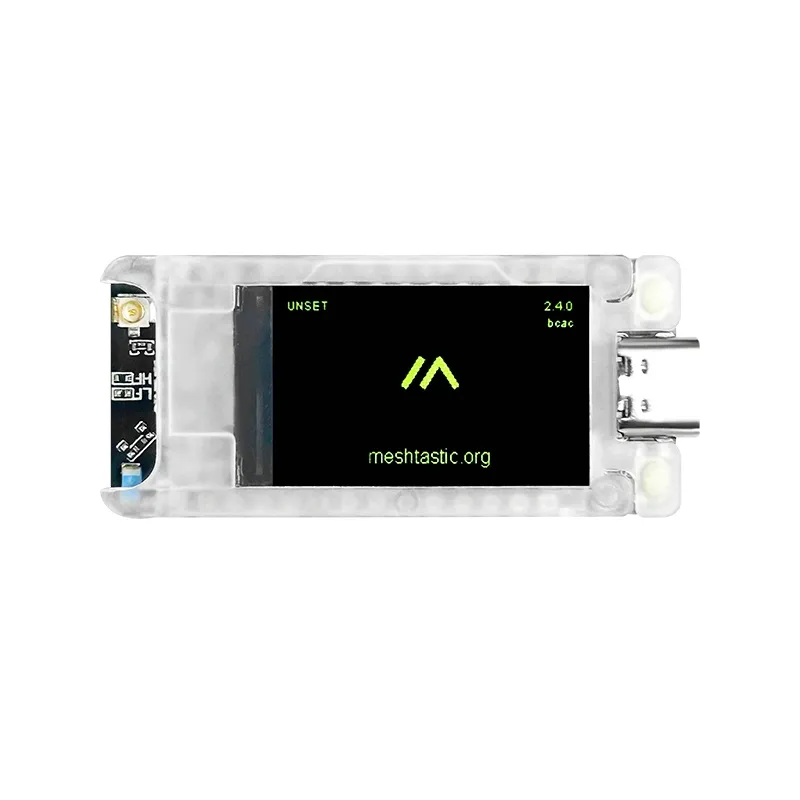

• Meshtastic node — najpopularniejsza aplikacja T114, dzięki niskiemu poborowi prądu i dedykowanej obudowie.
• GPS tracker LoRaWAN — w komplecie z modułem L76K działa miesiącami na pojedynczej baterii w trybie tracker.
• Czujniki środowiskowe — temperatura, wilgotność, jakość powietrza zasilane fotowoltaicznie.
• Industrial IoT — odczyt liczników, sterowanie zdalne, telemetria z punktów bez sieci komórkowej.
• MeshCore — alternatywna sieć mesh dla użytkowników preferujących protokół konkurencyjny wobec Meshtastic.

Wsparcie programistyczne

Heltec utrzymuje własny framework nRF52 dla Arduino IDE z pełną biblioteką LoRa/LoRaWAN (`HelTecAutomation/Heltec_nRF52` na GitHub). Płytka jest natywnie wspierana także przez PlatformIO oraz dwa główne projekty open-source.

• Arduino IDE — framework Heltec nRF52, biblioteki LoRaWAN, OLED, TFT.
• PlatformIO — pełna integracja z board package Heltec.
• Meshtastic — oficjalnie wspierany cel kompilacji firmware (`heltec-mesh-node-t114`).
• MeshCore — wspierany cel firmware z dedykowanymi binarkami.

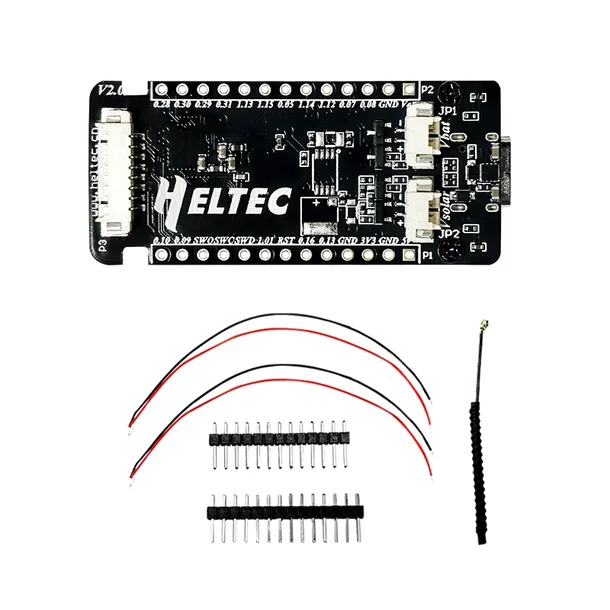

Co znajdziesz w zestawie (konfiguracja podstawowa)

• Mesh Node T114 — 1 szt.
• Antena LoRa (dopasowana do wybranego pasma) — 1 szt.
• Konektor SH 1.25×2 (akumulator/solar) — 2 szt.
• Goldpiny 2,54 mm × 13 — 2 szt.

Najczęściej zadawane pytania

Czym T114 różni się od WiFi LoRa 32 V4?

T114 nie ma Wi-Fi i ma niższą moc TX (21 vs 28 dBm), ale oferuje znacznie niższy pobór prądu (11 μA vs 20 μA w deep sleep) oraz opcjonalny wyświetlacz TFT 1,14" i dedykowane gniazdo GPS. Wybierz T114 do projektów bateryjnych pracujących bez stałego zasilania, V4 — gdy potrzebujesz Wi-Fi lub większego zasięgu LoRa.

Jakiego akumulatora używać w obudowie ochronnej?

Wnętrze obudowy mieści ogniwa LiPo o maksymalnych wymiarach 42 × 28 × 11 mm. Standardowo Heltec rekomenduje LiPo 1S 3,7 V o wymiarach 40 × 25 × 10 mm. Typowa pojemność dla tego rozmiaru to 1000–1500 mAh.

Jaki panel solarny podłączyć?

Wejście solar T114 akceptuje napięcie 5–6,5 V. Heltec rekomenduje panele o napięciu ok. 5 V. Złącze to JST 1.25×2, zgodne z konektorem akumulatora (te same wtyczki — uważaj, by nie pomylić podczas montażu).

Czy mogę wymienić antenę 2,4 GHz Bluetooth?

Nie. Antena BLE to wielowarstwowa antena ceramiczna SMD wlutowana w PCB i nie jest wymienna. Antenę LoRa natomiast podłączasz przez złącze IPEX 1.0, a po dodaniu opcjonalnej obudowy ochronnej masz transfer na SMA.

Czy wersja „No Display" obsługuje Meshtastic?

Tak, ale wymaga dedykowanego firmware Meshtastic „no-screen" (do pobrania z `resource.heltec.cn`). Domyślne hasło: 123456. Konfiguracja całkowicie przez aplikację mobilną Meshtastic po Bluetooth.

Czy wersja EU868 ma problem z wysyłką długich pakietów?

Wcześniejsze rewizje (V1.x) wersji 863–870 MHz miały bug w trybie Long-Fast Meshtastic (SF11, BW 250 kHz) przy wysyłce stringów >50 znaków. Rewizja V2.0 ma to naprawione na poziomie hardware. Wszystkie aktualnie wysyłane przez Avifly egzemplarze to V2.0 lub nowsze.

Rada eksperta Avifly: Jeśli budujesz węzeł Meshtastic do montażu zewnętrznego (na dachu, słupie, w lesie), kup wariant T114 + Display + GPS + Shell oraz panel solarny 5 V / 1 W i LiPo 1S 1200 mAh. Taki zestaw daje pracę „set it and forget it" przez sezon wegetacyjny (kwiecień–październik na szerokości Polski). Pamiętaj o uszczelnieniu wprowadzeń kabli silikonem neutralnym, nie octowym — octowy z czasem korroduje pady JST.
