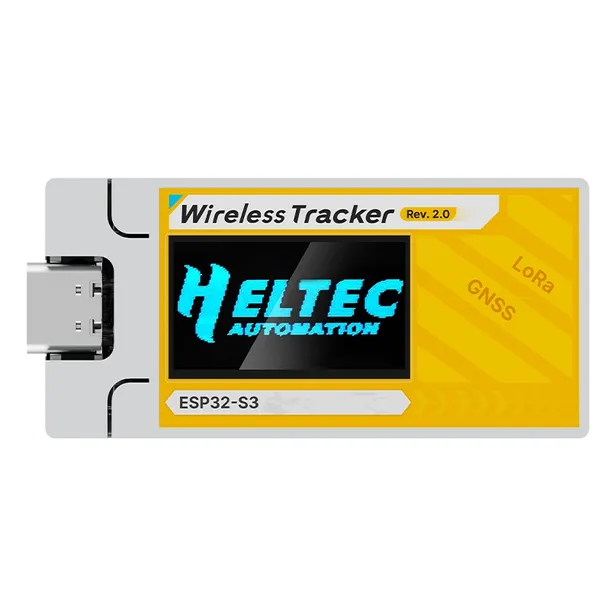

Heltec Wireless Tracker V2 - kompaktowy node LoRa z GNSS i ESP32-S3

Wireless Tracker V2 to dwurdzeniowa platforma deweloperska oparta na ESP32-S3FN8, łącząca w jednym module łączność LoRa SX1262, multikonstelacyjny odbiornik GNSS UC6580 oraz Wi-Fi i Bluetooth LE. Wbudowany wzmacniacz mocy (PA) podnosi nadawanie do 28 ±1 dBm, a czułość odbioru sięga -134 dBm.

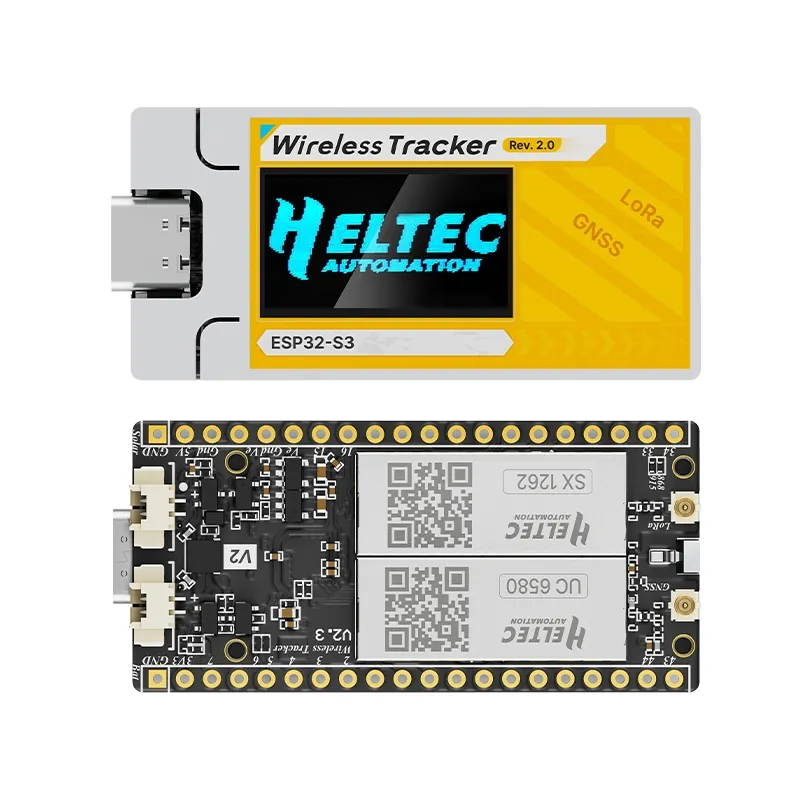

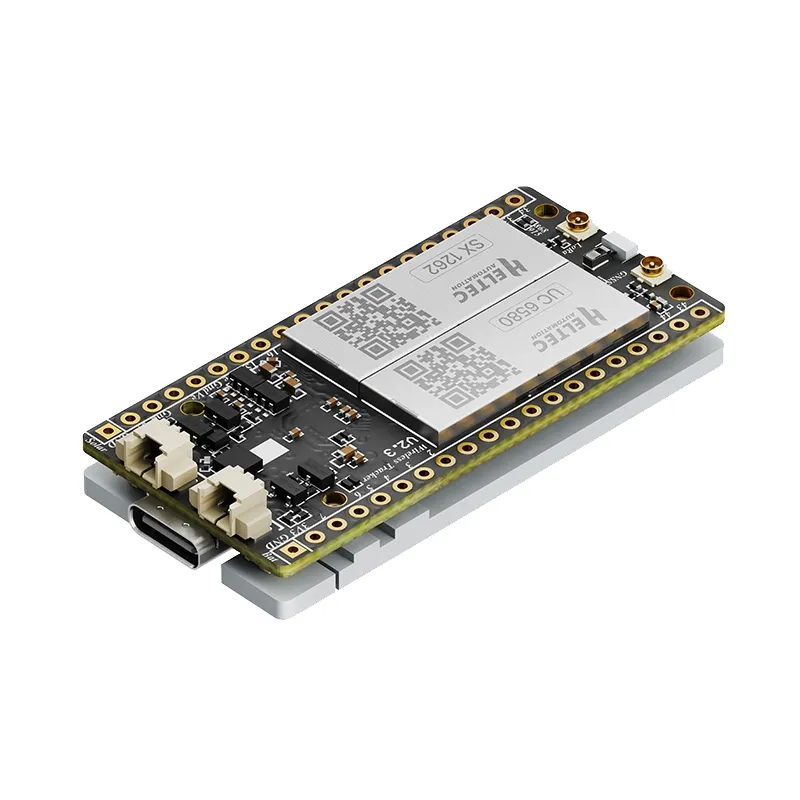

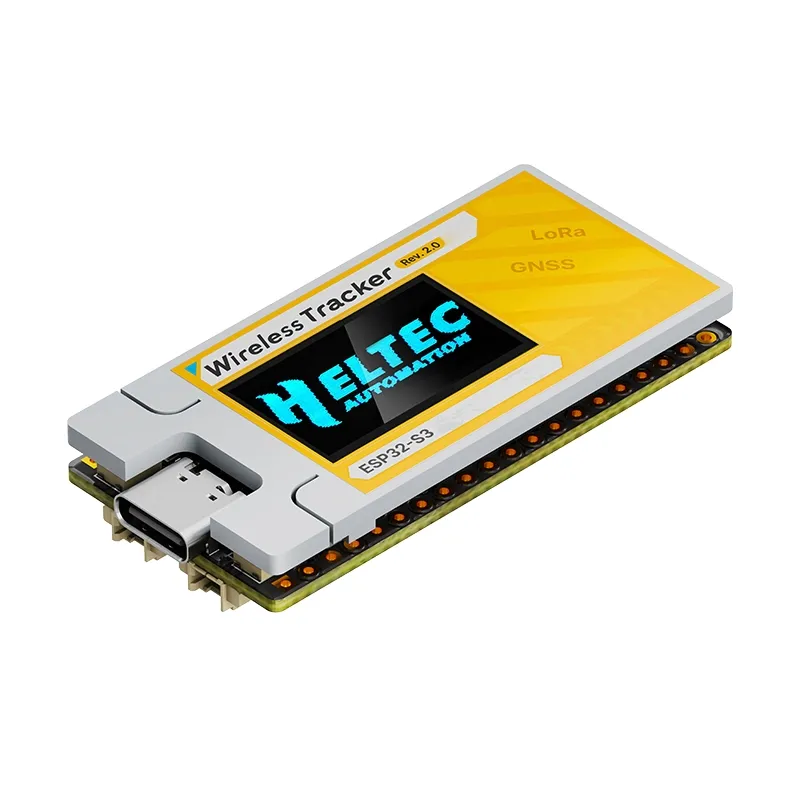

Płytka 52 × 25,4 × 10,26 mm została zaprojektowana z myślą o aplikacjach mobilnych: lokalizacja osób, śledzenie zasobów, węzły Meshtastic / MeshCore / LoRaWAN. Anteny LDS dla 2,4 GHz i GNSS są zintegrowane na płytce, antena LoRa wyprowadzona przez złącze IPEX 1.0 (w zestawie sprężynowa).

Kluczowe cechy

• MCU: ESP32-S3FN8, Xtensa 32-bit LX7 dual-core, 8 MB Flash.
• Radio LoRa: Semtech SX1262, pasmo 863–928 MHz, PA do 28 ±1 dBm, LNA z opcją bypassu.
• GNSS: UC6580 - jednoczesny odbiór GPS, GLONASS, BeiDou, Galileo, NAVIC, QZSS.
• Wi-Fi: 802.11 b/g/n do 150 Mb/s; Bluetooth 5 LE + Bluetooth Mesh.
• Zasilanie: USB-C (z ESD/SCP/RF shielding), Li-Ion 3,7 V (3–4,2 V), wejście panelu solarnego SH1.25 - pełny BMS z zabezpieczeniami i auto-przełączaniem.

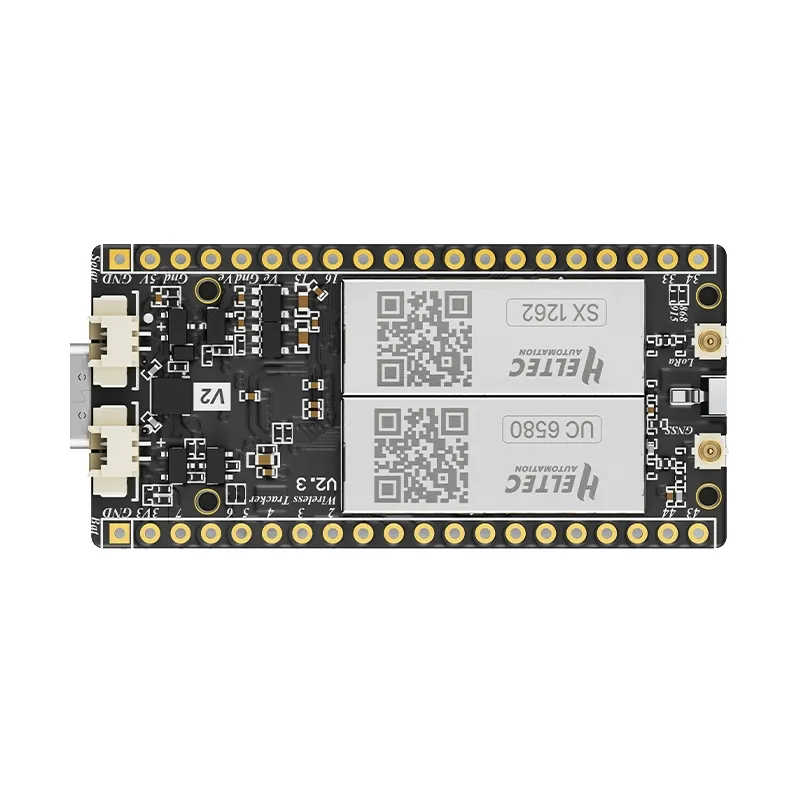

• GPIO: 2 × 18 pinów (raster 2,54 mm), 7× ADC1, 2× ADC2, 7× Touch, 3× UART, 2× I²C, 2× SPI.
• SDK: Arduino, ESP-IDF, PlatformIO, MicroPython - gotowe przykłady LoRa/LoRaWAN/GNSS.

Specyfikacja techniczna

Parametr Wartość

Mikrokontroler ESP32-S3FN8 (dual-core LX7)

Układ LoRa Semtech SX1262

Układ GNSS UC6580 (multi-GNSS L1)

Pasmo LoRa 863–870 MHz (EU868) / 902–928 MHz (US915)

Maks. moc nadawania 28 ±1 dBm

Czułość odbioru -134 dBm

Wi-Fi 802.11 b/g/n, do 150 Mb/s

Bluetooth BLE 5.0 + Bluetooth Mesh

Złącza anten IPEX 1.0 (LoRa + GNSS), LDS 2,4 GHz i GNSS na PCB

Interfejs USB USB-C (data + zasilanie + ładowanie)

Akumulator Li-Ion 3,7 V (3,0–4,2 V), złącze SH1.25-2P

Panel solarny Wejście SH1.25-2P

Temperatura pracy -20 °C do +70 °C

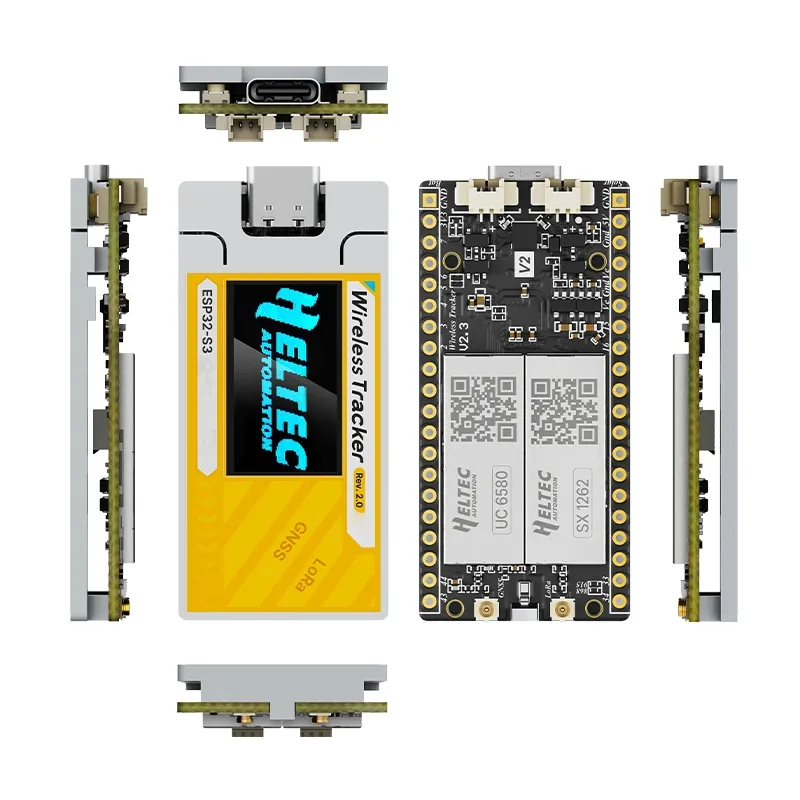

Wymiary 52 × 25,4 × 10,26 mm

Kompatybilność Meshtastic, MeshCore, LoRaWAN, Arduino, ESP-IDF, PlatformIO, MicroPython

Zawartość zestawu

• 1 × Heltec Wireless Tracker V2
• 1 × sprężynowa antena LoRa (zależnie od wybranego pasma)
• 1 × złącze SH1.25 × 2 do baterii
• 2 × goldpiny (header pin)

Najczęstsze pytania

Czy moduł zadziała od razu z Meshtastic?

Tak. Wireless Tracker V2 jest oficjalnie wspierany przez firmware Meshtastic i MeshCore. Flash przez Web Flasher Meshtastic z poziomu przeglądarki Chrome - bez kompilacji.

Które pasmo wybrać w Polsce?

Dla EU obowiązuje pasmo 863–870 MHz (EU868), zgodne z ETSI. Wersja 902–928 MHz (US915) jest nielegalna do nadawania w UE - kupuj wariant EU868.

Czy mogę zasilać moduł z panelu solarnego?

Tak. Płytka ma dedykowane wejście SH1.25-2P dla panelu (typowo 5–6 V), wbudowany BMS automatycznie przełącza zasilanie między USB, baterią a solarem.

Czy antena LDS wystarczy do GNSS?

Do testów i otwartych przestrzeni - tak. Dla stabilnego fixa w trudnych warunkach (miasto, zalesienie) zalecamy aktywną antenę zewnętrzną przez IPEX 1.0 - wymaga przelutowania kondensatora przełączającego tor RF (opisane w dokumentacji Heltec).

Rada eksperta Avifly: Jeśli planujesz długoterminowe deploymenty Meshtastic w terenie, dolutuj kondensator Low ESR 100 µF przy złączu baterii - stabilizuje napięcie podczas peakowego nadawania na 28 dBm i wydłuża żywotność celi LiPo.
