Moduł USB-C PD Trigger PDC004-PD Modul USB-C PD Trigger PDC004-PD 20V

Moduł USB-C PD Trigger PDC004-PD - wyzwalacz napięcia 12V/20V

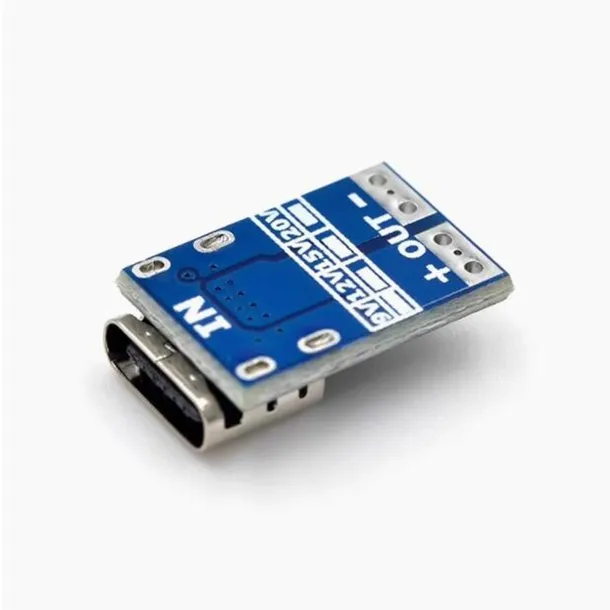

Moduł USB-C PD Trigger PDC004-PD to płytka wyzwalająca stałe napięcie z zasilacza, ładowarki lub powerbanku zgodnego z USB Power Delivery. W zależności od wybranego wariantu moduł negocjuje profil 12V albo 20V i wyprowadza go na pady lutownicze do zasilania projektu elektronicznego.

To praktyczne rozwiązanie do warsztatu elektronika, prototypowania, modernizacji starszych urządzeń na zasilanie USB-C oraz testowania układów wymagających stabilnego napięcia DC. Moduł nie jest przetwornicą step-up ani step-down - jego zadaniem jest komunikacja z ładowarką USB-C PD i wymuszenie dostępnego profilu napięciowego.

Najważniejsze cechy

• Obsługa USB Power Delivery: moduł negocjuje napięcie z kompatybilnym źródłem USB-C PD.
• Dwa warianty produktu: dostępna wersja 12V oraz wersja 20V.
• Prąd do 5A: parametr zależny od możliwości zasilacza USB-C PD, przewodu oraz jakości połączeń lutowanych.
• Wejście USB Type-C female: szybkie podłączenie ładowarki, zasilacza lub powerbanku z przewodem USB-C.
• Wyjście na pady lutownicze: wygodne zasilanie własnych projektów, adapterów i prostych układów serwisowych.
• Kompaktowa płytka PCB: łatwa do zabudowy w obudowie, projekcie DIY lub adapterze zasilania.

Dla kogo jest ten moduł?

• Do osób przerabiających starsze urządzenia na zasilanie z USB-C PD.
• Do elektroników budujących adaptery zasilania 12V lub 20V.
• Do warsztatu serwisowego, gdzie potrzebne jest szybkie wyprowadzenie stałego napięcia z ładowarki USB-C.
• Do projektów DIY, prototypów, testów i małych urządzeń zasilanych napięciem DC.

Dla kogo NIE jest?

• Nie jest dla osób szukających przetwornicy podnoszącej lub obniżającej napięcie.
• Nie jest do ładowarek bez obsługi USB Power Delivery - zwykłe 5V USB może nie wystarczyć.
• Nie jest do odbiorników pobierających więcej prądu niż dopuszcza źródło zasilania, przewód i sama płytka.
• Nie jest gotowym zasilaczem laboratoryjnym z regulacją napięcia i ograniczeniem prądowym.

Jak działa moduł PD Trigger?

USB-C PD nie podaje automatycznie 12V lub 20V na każde urządzenie. Źródło zasilania musi najpierw otrzymać prawidłowe żądanie profilu napięciowego. PDC004-PD pełni rolę takiego wyzwalacza - komunikuje się ze źródłem USB-C PD i prosi o napięcie przypisane do danej wersji modułu.

Jeżeli zasilacz lub powerbank nie obsługuje wymaganego profilu, moduł może nie uzyskać oczekiwanego napięcia. Dlatego przed montażem trzeba sprawdzić specyfikację źródła zasilania. Dla wariantu 20V wymagany jest zasilacz USB-C PD, który realnie oferuje profil 20V.

Warianty produktu

Wariant

Napięcie wyjściowe

Typowe zastosowanie

12V

12V DC

Zasilanie elektroniki 12V, adaptery, małe urządzenia, projekty DIY

20V

20V DC

Zasilanie układów wymagających wyższego napięcia, adaptery do urządzeń 20V, testy warsztatowe

Specyfikacja techniczna

Parametr

Wartość

Model

PDC004-PD

Typ modułu

USB-C PD Decoy Module / Power Trigger Module

Wejście

USB Type-C female

Warianty napięcia

12V lub 20V

Obsługiwane profile według danych źródłowych

9V / 12V / 15V / 20V

Maksymalny prąd według danych źródłowych

5A

Układ sterujący

IP2721 / PD2721 - do weryfikacji z dostawą

Interfejs wyjściowy

Pady lutownicze

Rodzaj pracy

Wyzwalanie stałego napięcia z USB-C PD

Regulacja napięcia

Brak płynnej regulacji - napięcie zależne od wariantu modułu

Opakowanie dostawcy

Worek antystatyczny

Ważne informacje montażowe

• Źródło zasilania musi obsługiwać USB Power Delivery i wybrany profil napięcia.
• Dla pracy powyżej 3A zalecany jest przewód USB-C przystosowany do wyższego prądu.
• Przed podłączeniem odbiornika sprawdź napięcie multimetrem na padach wyjściowych.
• Moduł nie ogranicza prądu jak zasilacz laboratoryjny - zabezpieczenia zależą od źródła zasilania i projektu użytkownika.
• Nie należy przekraczać parametrów prądowych podanych dla modułu, przewodu i ładowarki.

Zawartość zestawu

• 1 x moduł USB-C PD Trigger PDC004-PD w wybranym wariancie napięcia

FAQ - najczęściej zadawane pytania

Czy ten moduł sam podnosi napięcie z 5V do 12V lub 20V?

Nie. To nie jest przetwornica step-up. Moduł negocjuje odpowiedni profil z ładowarką USB-C PD. Jeżeli źródło zasilania nie obsługuje danego napięcia, moduł nie wygeneruje go samodzielnie.

Czy wariant 20V zadziała z każdą ładowarką USB-C?

Nie. Ładowarka musi obsługiwać profil 20V w standardzie USB Power Delivery. Wiele słabszych ładowarek oferuje tylko 5V, 9V lub 12V, dlatego przed użyciem trzeba sprawdzić opis zasilacza.

Czy można użyć modułu do zasilania projektu Arduino, routera lub elektroniki DIY?

Tak, pod warunkiem że urządzenie wymaga napięcia zgodnego z wybranym wariantem modułu i pobiera prąd mieszczący się w możliwościach modułu, przewodu oraz źródła USB-C PD.

Czy moduł ma zabezpieczenie przed błędnym podłączeniem?

Dane źródłowe nie podają pełnej listy zabezpieczeń. Przed podłączeniem docelowego urządzenia zalecamy sprawdzić polaryzację i napięcie multimetrem.

Rada eksperta Avifly: Przed pierwszym uruchomieniem podłącz sam moduł do ładowarki USB-C PD i zmierz napięcie na wyjściu. Dopiero po potwierdzeniu 12V lub 20V lutuj przewody do docelowego urządzenia.
