Multimetr 3w1 FNIRSI TMP-610S z oscyloskopem i generatorem DDS

FNIRSI TMP-610S to przenośne urządzenie pomiarowe łączące multimetr True RMS 60000 zliczeń, jednokanałowy oscyloskop o paśmie 10 MHz oraz generator sygnałowy DDS do 50 kHz. Jeden przyrząd umożliwia wykonanie podstawowych pomiarów elektrycznych, podgląd przebiegu sygnału i wygenerowanie sygnału testowego podczas diagnostyki układu.

Urządzenie jest przeznaczone do serwisowania elektroniki, zasilaczy, sterowników, układów audio i płytek PCB. Dotykowy ekran IPS o przekątnej 3.5 cala pozwala przełączać się pomiędzy multimetrem, oscyloskopem i generatorem bez stosowania klasycznych pokręteł.

Dla kogo jest to urządzenie?

• Dla serwisantów potrzebujących multimetru i oscyloskopu w jednym urządzeniu
• Dla elektroników diagnozujących zasilacze, sterowniki, czujniki i układy cyfrowe
• Dla użytkowników potrzebujących generatora sygnału do testowania wejść i torów analogowych
• Dla osób pracujących mobilnie, które nie chcą przewozić kilku osobnych przyrządów

Dla kogo NIE jest?

• Dla użytkowników potrzebujących oscyloskopu dwukanałowego
• Do analizy sygnałów o częstotliwości przekraczającej pasmo 10 MHz
• Do generowania sygnału powyżej 50 kHz lub o amplitudzie większej niż 3 V
• Do pomiarów przekraczających maksymalne zakresy 1000 V DC, 750 V AC lub 10 A

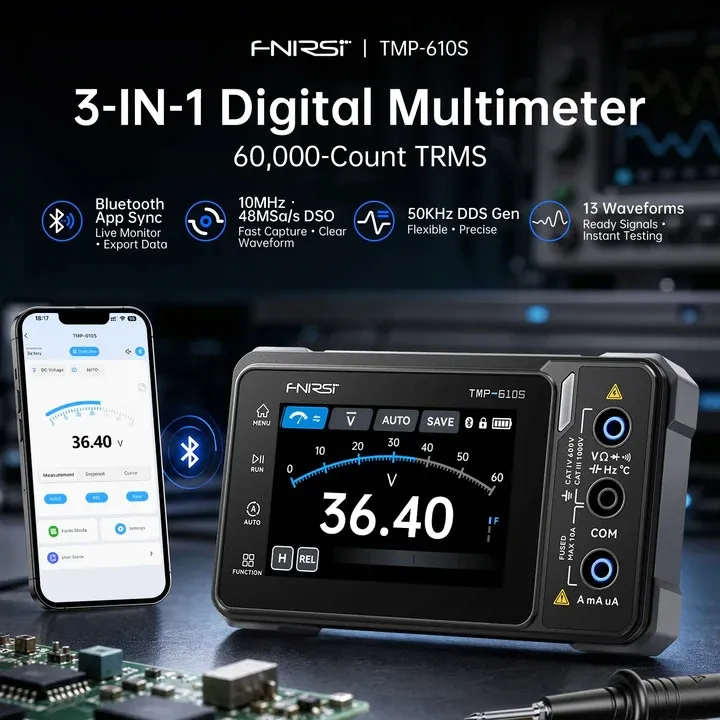

Trzy urządzenia w jednej obudowie

TMP-610S umożliwia przeprowadzenie kompletnej podstawowej diagnostyki bez zmiany przyrządu. Multimetr pozwala zmierzyć wartości elektryczne, oscyloskop pokazuje kształt i parametry przebiegu, a generator DDS dostarcza sygnał testowy do badanego układu.

Multimetr True RMS 60000 zliczeń

Funkcja multimetru obsługuje napięcie i prąd AC/DC, rezystancję, pojemność, częstotliwość, temperaturę, test diod i kontrolę ciągłości. Podstawowa dokładność napięcia DC wynosi ±(0.03% + 5 cyfr), a dostępne zakresy obejmują pomiary od miliwoltów i mikroamperów.

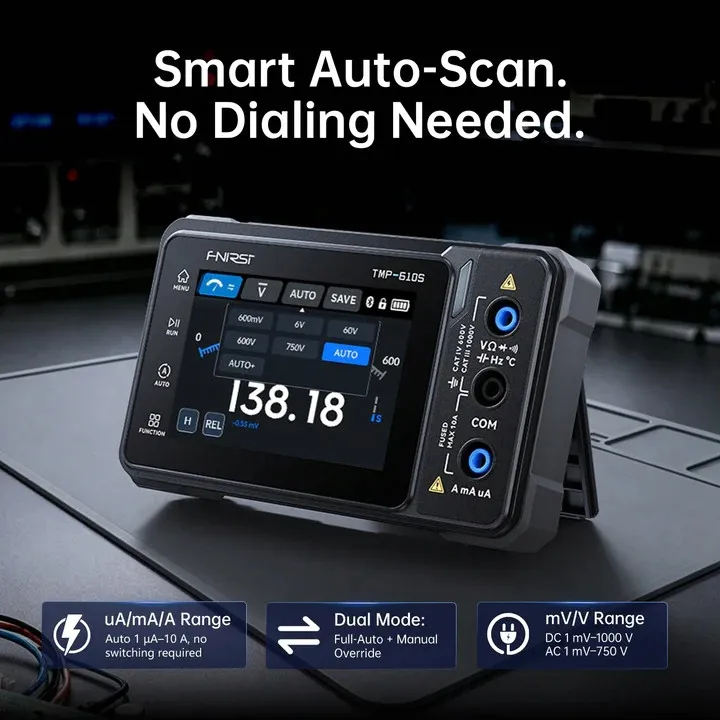

Automatyczny system skanowania rozpoznaje typ pomiaru i wybiera zakres. Użytkownik może również ręcznie wymusić wybrany zakres, gdy potrzebuje stabilnego punktu odniesienia podczas porównywania wyników.

Oscyloskop 10 MHz i próbkowanie 48 MSa/s

Wbudowany jednokanałowy oscyloskop oferuje pasmo analogowe 10 MHz oraz próbkowanie w czasie rzeczywistym 48 MSa/s. Sprawdza się przy analizie sygnałów z czujników, magistral o niskiej częstotliwości, sterowania PWM, układów audio i sekcji zasilających.

• Sprzężenie wejścia AC lub DC
• Czułość pionowa od 10 mV/div do 10 V/div
• Podstawa czasu od 50 ns do 20 s
• Tryby wyzwalania Auto, Normal i Single
• Wyzwalanie zboczem narastającym lub opadającym
• Automatyczne pomiary częstotliwości, okresu, wypełnienia, szerokości impulsu, wartości RMS i wartości międzyszczytowej
• Pomiar kursorami i zapisywanie zrzutów przebiegu

Generator DDS 50 kHz z 13 przebiegami

Generator sygnałowy obsługuje 13 rodzajów przebiegów w zakresie od 0 do 50 kHz. Częstotliwość, amplituda i współczynnik wypełnienia mogą być regulowane bezpośrednio z ekranu urządzenia.

• Maksymalna częstotliwość: 50 kHz
• Regulowana amplituda: 0-3.0 V
• Regulowane wypełnienie: 0-100%
• Regulacja wypełnienia dla przebiegu prostokątnego i piłokształtnego
• Przebiegi między innymi sinusoidalny, prostokątny, trójkątny, piłokształtny, schodkowy i impulsowy

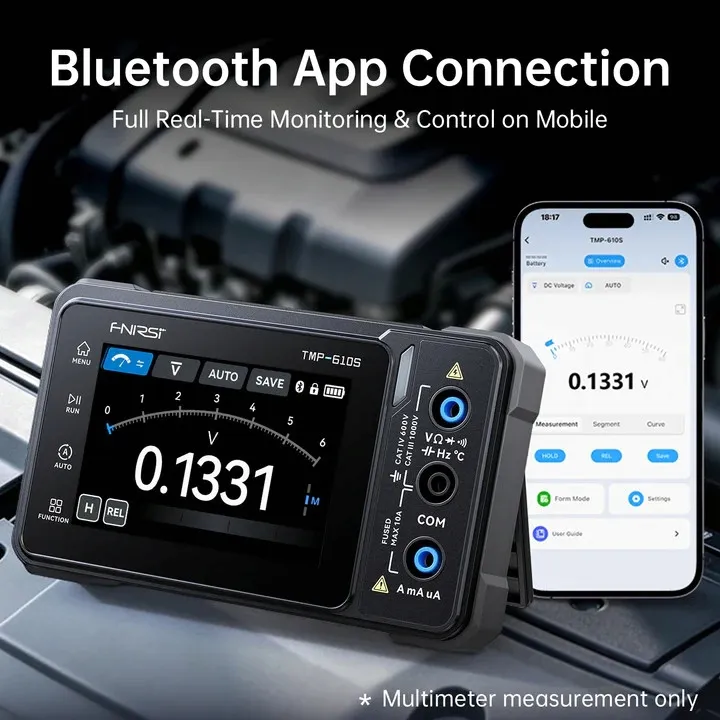

Bluetooth i aplikacja dla funkcji multimetru

Połączenie Bluetooth umożliwia bezprzewodowe monitorowanie wyników multimetru, rejestrowanie danych i eksport pomiarów w aplikacji mobilnej. Łączność z aplikacją dotyczy wyłącznie funkcji multimetru - producent nie deklaruje zdalnego sterowania oscyloskopem ani generatorem.

Dotykowy ekran IPS 3.5 cala

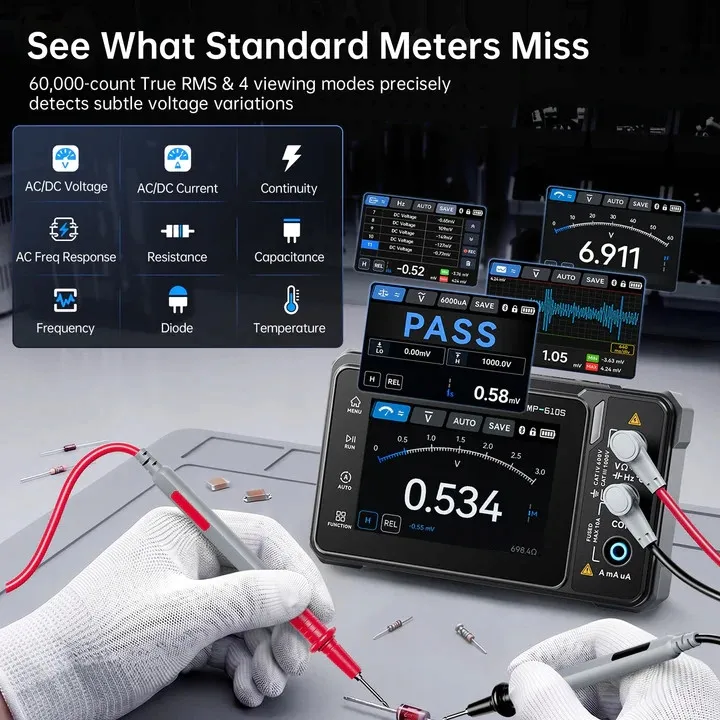

Ekran obsługuje tryb dzienny i nocny oraz kilka sposobów wyświetlania wyników. Dostępny jest klasyczny widok cyfrowy, skala wskazówkowa, wykres zmian wartości i zestawienie wielu punktów pomiarowych.

Rejestracja i eksport danych

Urządzenie umożliwia zapisywanie przebiegów, wykonywanie zrzutów ekranu i eksport danych przez USB. Oprogramowanie może być aktualizowane, co pozwala producentowi rozwijać interfejs i funkcje urządzenia.

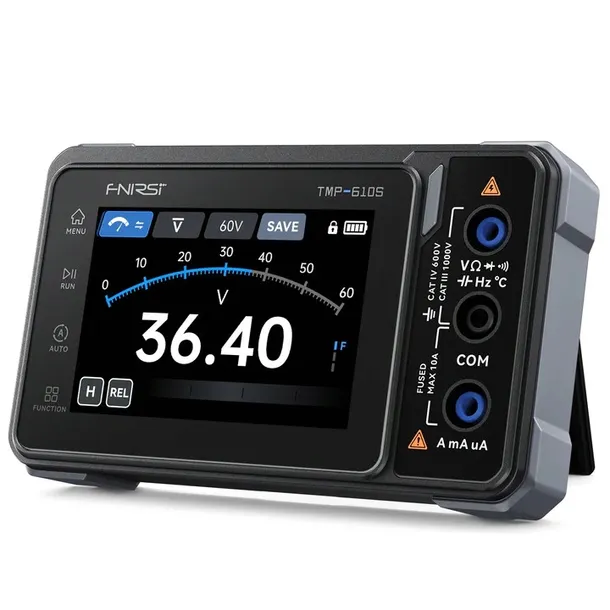

Akumulator 3000 mAh i obudowa warsztatowa

Wbudowany akumulator 3000 mAh jest ładowany przez USB-C. Regulowana podpórka pozwala ustawić ekran pod odpowiednim kątem, a osłona narożników ogranicza ryzyko uszkodzenia podczas pracy na stole serwisowym.

Specyfikacja multimetru

• Producent: FNIRSI
• Model: TMP-610S
• Typ urządzenia: multimetr, oscyloskop i generator sygnałowy 3w1
• Pomiar True RMS: tak
• Liczba zliczeń: 60000
• Napięcie DC: 600 mV / 6 V / 60 V / 600 V / 1000 V
• Dokładność napięcia DC: ±(0.03% + 5 cyfr)
• Napięcie AC: 600 mV / 6 V / 60 V / 600 V / 750 V
• Dokładność napięcia AC: ±(0.3% + 15 cyfr)
• Prąd DC: 600 uA / 6000 uA / 60 mA / 600 mA / 6 A / 10 A
• Prąd AC: 600 uA / 6000 uA / 60 mA / 600 mA / 6 A / 10 A
• Rezystancja: 600 ohm / 6 kohm / 60 kohm / 600 kohm / 6 Mohm / 60 Mohm
• Pojemność: 60 nF / 600 nF / 6 uF / 60 uF / 600 uF / 6 mF / 60 mF
• Częstotliwość: 10 Hz-60 MHz
• Zakres temperatury urządzenia: -40 C do 1000 C
• Zakres standardowej sondy temperatury: -20 C do 300 C
• Test diod: 0-3.0 V
• Kontrola ciągłości obwodu: tak
• Pasmo pomiaru AC: 10 kHz
• Tryb automatyczny i ręczny: tak
• Funkcje Hold i REL: tak

Specyfikacja oscyloskopu

• Liczba kanałów: 1
• Pasmo analogowe: 10 MHz
• Próbkowanie w czasie rzeczywistym: 48 MSa/s
• Impedancja wejściowa: 1 Mohm
• Sprzężenie wejścia: AC / DC
• Zakres napięcia z sondą 1:1: 80 Vpp, ±40 V
• Zakres napięcia z sondą 10:1: 800 Vpp, ±400 V
• Czułość pionowa: 10 mV/div-10 V/div
• Podstawa czasu: 50 ns-20 s
• Tryby wyzwalania: Auto / Normal / Single
• Typ wyzwalania: zbocze narastające / opadające
• Regulowany poziom wyzwalania: tak
• Pomiary automatyczne: częstotliwość, okres, wypełnienie dodatnie i ujemne, szerokość impulsu dodatnia i ujemna, maksimum, minimum, Vpp, amplituda, RMS i wartość średnia
• Persystencja przebiegu: wyłączona / 500 ms / 1 s / nieskończona
• Pomiar kursorami: tak
• Zapis zrzutów przebiegu: tak

Specyfikacja generatora sygnałowego

• Typ generatora: DDS
• Liczba rodzajów przebiegów: 13
• Zakres częstotliwości: 0-50 kHz
• Zakres amplitudy: 0-3.0 V
• Regulacja wypełnienia: 0-100%
• Regulacja wypełnienia dla przebiegu prostokątnego i piłokształtnego: tak

Pozostałe parametry

• Wyświetlacz: dotykowy IPS 3.5 cala
• Łączność: Bluetooth dla funkcji multimetru
• Akumulator: 3000 mAh
• Ładowanie: USB-C
• Eksport danych przez USB: tak
• Aktualizacja oprogramowania: tak
• Wymienny bezpiecznik: tak
• Regulowana podpórka: tak
• Oznaczenie kategorii na obudowie: CAT IV 600 V / CAT III 1000 V
• Temperatura środowiska pracy: -5 C do 40 C
• Maksymalna wilgotność względna: 80%

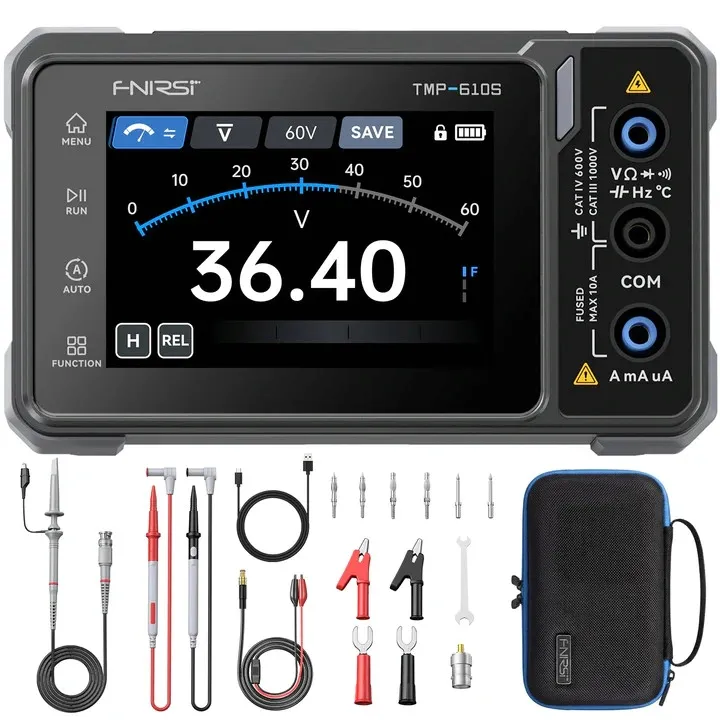

Zawartość zestawu

• 1x urządzenie pomiarowe FNIRSI TMP-610S
• 1x sonda oscyloskopowa P6100
• 1x adapter
• 1x komplet przewodów pomiarowych multimetru
• 1x przewód z zaciskami krokodylkowymi
• 1x zestaw akcesoriów do sond
• 1x przewód do ładowania USB-C
• 1x etui transportowe
• 1x instrukcja obsługi

Najczęściej zadawane pytania Czy FNIRSI TMP-610S zastępuje pełnowymiarowy oscyloskop laboratoryjny?

Nie w każdym zastosowaniu. TMP-610S ma jeden kanał i pasmo 10 MHz, dlatego jest przeznaczony głównie do diagnostyki sygnałów o niskiej i średniej częstotliwości. Do analizy szybkich magistral i porównywania dwóch sygnałów jednocześnie potrzebny będzie oscyloskop wielokanałowy o większym paśmie.

Czy aplikacja Bluetooth obsługuje oscyloskop i generator?

Nie. Producent podaje, że synchronizacja Bluetooth dotyczy wyłącznie funkcji multimetru.

Jakie napięcie może mierzyć wejście oscyloskopu?

Dla sondy ustawionej na 1:1 producent podaje maksymalnie 80 Vpp, czyli ±40 V. Przy ustawieniu sondy 10:1 zakres wynosi do 800 Vpp, czyli ±400 V.

Czy generator umożliwia zmianę wypełnienia sygnału?

Tak. Wypełnienie można regulować w zakresie 0-100% dla przebiegu prostokątnego i piłokształtnego.

Czy w zestawie znajduje się sonda oscyloskopowa?

Tak. Zestaw TMP-610S zawiera sondę P6100 oraz adapter potrzebny do połączenia jej z urządzeniem.

Rada eksperta Avifly: Przed pomiarem oscyloskopowym sprawdź ustawienie tłumienia sondy 1:1 lub 10:1 zarówno na sondzie, jak i w menu urządzenia. Niezgodne ustawienia spowodują dziesięciokrotny błąd wskazania napięcia.

Bezpieczeństwo użytkowania

• Nie używaj urządzenia podczas deszczu, mgły ani w środowisku o wilgotności przekraczającej 80%.
• Nie przekraczaj zakresów napięcia wejścia multimetru i oscyloskopu.
• Przed pomiarem prądu sprawdź właściwe podłączenie przewodów i wybrany zakres.
• Przechowuj urządzenie w suchym etui, z dala od uderzeń i bezpośredniego światła słonecznego.
